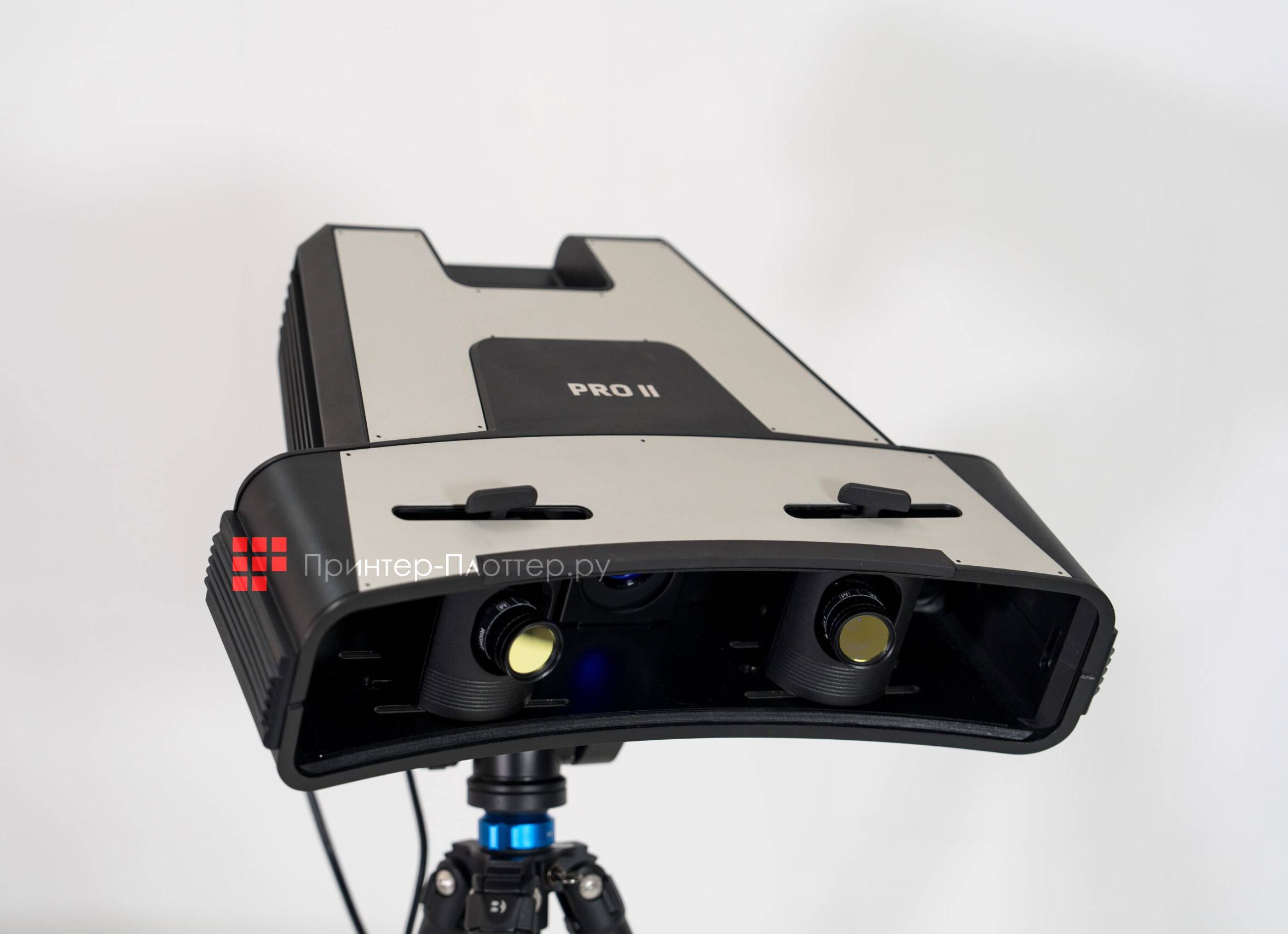

3D-сканер RangeVision PRO II

Описание RangeVision PRO II

RangeVision PRO II — промышленный метрологический 3D-сканер второго поколения. Высокоточный прибор для метрологического контроля и реверс-инжиниринга.

Применение

Промышленные предприятия

Для контроля точности геометрии изготавливаемых изделий, измерения точности изготавливаемой оснастки, контроля ее износа, расчета размерных цепей и подгонки деталей. Соответствует требованиям систем менеджмента качества на производстве.

RND-блоки

Для прототипирования, обратного проектирования и исследования прототипов.

Решаемые задачи

Прототипирование и дизайн

RangeVision PRO II позволяет создавать высокоточные трехмерные модели корпусов, деталей и узлов, на основе которых можно усовершенствовать и оптимизировать будущее изделие: улучшить геометрию, снизить вес, выявить конструктивные проблемы, разработать оптимальные корпуса для узлов и механизмов.

Цифровое архивирование

Точная и подробная цифровая копия объекта будет получена бесконтактным, бережным способом.

Бесконтактные измерения

RangeVision PRO II, являющийся официально зарегистрированным типом измерительного прибора, позволяет бесконтактно измерять ветхие или прецизионные объекты, к которым нельзя прикасаться, от печатных плат до бесценных музейных экспонатов, с точностью до 24 микрон.

Контроль качества

Метрологическая точность сканера PRO II позволяет сравнить полученную 3D-модель изделия со стандартом для выявления отклонений, которые незаметны человеческому глазу из-за производственных ошибок, износа и повреждений.

Реверсивный инжиниринг

RangeVision PRO II легко оцифровывает объекты сложной геометрии, позволяя в будущем получать их CAD-модели гораздо быстрее, чем при моделировании с нуля.

Метрологическая точность

RangeVision PRO II является зарегистрированным типом средств измерений, проходит ежегодную метрологическую поверку и обеспечивает точность сканирования до 0,024 мм.

Прожектор со сверхярким синим светом

Мощный светодиодный проектор со структурированной подсветкой позволяет сканировать даже в условиях нестабильного освещения и лучше улавливать геометрию темных объектов.

Камеры со сменными объективами

6-мегапиксельные камеры машинного зрения оснащены сменными объективами для быстрой перенастройки на различные зоны сканирования. Фильтры на объективах снижают зависимость от внешнего освещения в процессе сканирования.

Высокая скорость сканирования

Продуманная конструкция RangeVision PRO II и передовые программные алгоритмы обеспечивают скорость сканирования до 0,8 секунды за сканирование.

Небольшое количество кабелей

В сканере имеется всего два входа с металлическими замками, предохраняющими штекеры от выпадения. Общая активация сканера осуществляется с помощью одной кнопки включения.

Прототипирование и дизайн

RangeVision PRO II позволяет создавать высокоточные трехмерные модели корпусов, деталей и узлов, на основе которых можно усовершенствовать и оптимизировать будущий продукт: улучшить геометрию, снизить вес, выявить конструктивные проблемы, разработать оптимальные корпуса для узлов и механизмов.

Аксессуары

В стандартную комплектацию RangeVision PRO II входят все необходимые для работы аксессуары.

• Кабель USB 3.0 для подключения к ПК
• Набор линз со светофильтрами
• Кабель питания
• Набор калибровочных полей
• Набор подставок для калибровочных полей
• Штатив
• Матирующий спрей
• Маркеры на самоклеящейся бумаге
• Кейс
• Транспортировочная упаковка

Поворотный стол состоит из:

• Поворотного стола (диаметр 32 см, грузоподъемность 60 кг)
• Кабеля USB 2.0 для подключения к ПК
• Блока питания и кабеля для поворотного стола

Программное обеспечение и документация

• Программа для сканирования и обработки данных RV 3D Studio
• Паспорт сканера
• Руководство пользователя

Три режима сканирования

Сканирование в базовом режиме

Используется для сканирования объектов, которые невозможно оцифровать другими способами, например музейных экспонатов. Фрагменты модели, полученные с разных ракурсов, комбинируются в соответствии с особенностями геометрии поверхности объекта.

Сканирование маркерами

Автоматическое выравнивание фрагментов модели на основе маркеров, нанесенных на поверхность объекта. Используется для повышения точности сшивания крупных объектов. Поддерживаются внешние системы фотограмметрии.

Сканирование на поворотном столе

Быстрое и простое сканирование объекта, установленного на платформе поворотного стола, одним нажатием кнопки. При повороте объекта фрагменты модели автоматически объединяются.

Профессиональное программное обеспечение RV 3D Studio

В комплект поставки входит профессиональное программное обеспечение RV 3D Studio.

• Специально разработано для быстрой обработки результатов сканирования
• Онлайн-поддержка и регулярные обновления программного обеспечения
• Интуитивно понятный интерфейс и удобный мастер настройки упрощают калибровку оборудования и сканирование, даже если у нет опыта работы с 3D-сканерами
• Интерфейс программы переведен на несколько языков

Особенности программного обеспечения

Программа позволяет значительно улучшить 3D-модель перед экспортом с помощью нескольких инструментов.

• Автоматическое сшивание вручную с маркерами и без них
• Заполнение пустот
• Сглаживание поверхностей
• Упрощение 3D-модели, уменьшение количества треугольников
• Исправление дефектов сетки
• Автоматическое удаление мелких артефактов, шума

Встроенный контроль геометрии

Встроенный контроль геометрии между двумя сетками позволяет визуализировать расхождения в виде цветной карты и выполнять измерения в каждой отдельной точке проверяемой 3D-сетки.

Опция сшивания окончательного выбора предназначена для локального выравнивания нескольких сеток по выбранной области и полезна для выравнивания исходной и проверяемой сеток в соответствии с базовой геометрией.

Удобный экспорт изображения сцены

Удобный экспорт изображения сцены позволяет сохранять как результаты выполненных измерений, так и результаты построения обычных и текстурированных моделей в основных пользовательских форматах 2D—графики - JPEG, PNG, BMP, PDF с возможностью выбора разрешения изображения.

RV 3D Studio позволяет экспортировать 3D-модели в самые популярные форматы: OBJ, PLY, STL, PTX, ASCII.


Техническая поддержка от производителя

Официальная и оперативная русскоязычная техническая поддержка от производителя. Быстро реагирует, оперативно решает проблемы. Наши специалисты общаются с пользователями в профессиональном сообществе, проводят регулярные вебинары и разрабатывают продукты и программное обеспечение с учетом предпочтений пользователей.

Преимущества

• Быстрый, точный, надежный инструмент для оцифровки объектов от 5 мм до 5 м
• Продуманная конструкция сканера и продвинутые алгоритмы ПО обеспечивают скорость сканирования до 0,8 секунды на один скан
• На сканере всего два входа с металлическими замками, защищающими штекеры от выпадения
• Общее включение сканера происходит одной кнопкой включения

Купить RangeVision PRO II

Магазин Принтер-Плоттер.ру является официальным поставщиком продукции RangeVision. В магазине вы можете купить RangeVision PRO II на выгодных условиях — звоните или напишите нам.

Специалисты Принтер-Плоттер.ру всегда будут рады помочь подобрать оптимальное оборудование для ваших задач!
