Модуль управления лифтами Apollo AIM-1ELE

Интерфейсный модуль AIM-1ELE для интеграции лифта в общую СКУД на основе оборудования APOLLO (США). Обеспечивает подключение одного считывателя с форматом wiegand (виганда) и управляет доступом лифта на 32 этажа через промежуточные релейные модули AEL.

Интерфейсный модуль AIM1-ELE вместе с подключенным к нему релейным блоком AEL позволяет управлять доступом лифта на разрешенные для конкретного пользователя этажи. Процесс управления происходит следующим образом: сотрудник вызывает кнопкой лифт и считывает свой идентификатор (карта, метка и пр.) на считывателе, установленном внутри лифта. Активизация кнопок лифта происходит по чтению идентификатора.

Модуль AIM1-ELE, к которому подключается считыватель, передает данные на центральные контроллеры (AAN-100, AAN-32S или AAN-32N) и получает обратно сведения о полномочиях сотрудника. Далее, при помощи релейного блока AEL модуль AIM1-ELE коммутирует кнопки вызова определенных этажей в соответствие с правами доступа клиента, позволяя ему подняться только в разрешенные зоны доступа.

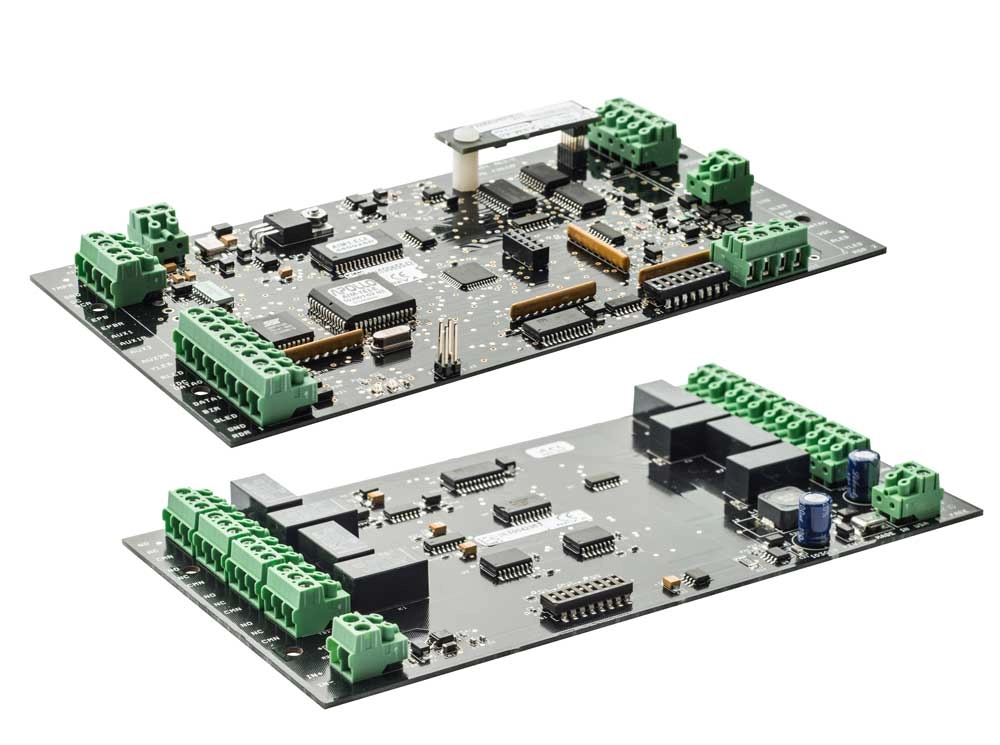

На плате AIM-1ELE есть 5 съемных колодок с винтовыми разъемами для подключения питания, тревожных входов, линии связи, интерфейса считывателя и токовой петли модулей AEL.

К модулю AIM-1ELE можно подключить считыватель со стандартным интерфейсом wiegand (Data 1, Data 0). Это может быть считыватель любой технологии и производителя с указанным интерфейсом.

AIM-1ELE позволяет подключать до 4-х модулей AEL для контроля за 32 этажами. Подключение каждого AEL осуществляется по интерфейсу «20 мА токовая петля». Каждый модуль AEL содержит 8 групп нормально разомкнутых/нормально замкнутых контактов реле, рассчитанных на ток до 2 А, для взаимодействия с блоком управления лифтом. Реле модуля AEL активизируются командой, полученной от AIM-1ELE.

Для подключения к центральному контроллеру модуля AIM-1ELE в него необходимо установить (в соответствующий 12–контактный разъем) специальный драйвер.

Чтобы использовать AIM 1ELE в режиме последовательной передачи данных на центральный контроллер, на нем должен быть установлен аппаратный драйвер ASM-48 (RS 485), или ASM-23 (RS 232) в зависимости от типа требуемого интерфейса.

Чтобы использовать подключение по сети (TCP/IP), на AIM 1ELE должен быть установлен сетевой аппаратный драйвер ENI-100. Это позволяет осуществлять подключение к сети через разъем RJ-45 на ENI-100 и стандартный сетевой кабель 5 категории.

Стандартное использование AIM-1ELE и сопутствующих релейных модулей AEL позволяет организовать точку доступа для лифта, который может быть рассмотрен как несколько дверей. В то время как обычный считыватель должен предоставить или отказать в доступе к одной двери, AIM-1ELE позволяет пользователям получать доступ к одному или нескольким из 32 этажей (используя 4 релейных модуля AEL).

Характерные особенности:

• До 32 этажей на 1 модуль AIM-1ELE
• Микропроцессор КМОП с низким энергопотреблением
• Сменные драйверы связи RS-232 или RS-485
• 2 светодиодных индикатора
• Конфигурация DIP-переключателями
• Работа от 12-28 В постоянного тока
• Флэш-память (отсутствие ППЗУ/ПЗУ)
• Изготовление по технологии поверхностного монтажа
• питание от 12-24VDc
• ток 250 mA
• габаритные размеры 190x102 мм
• температура эксплуатации от 0°C до +50°C
• относительная влажность до 95%
