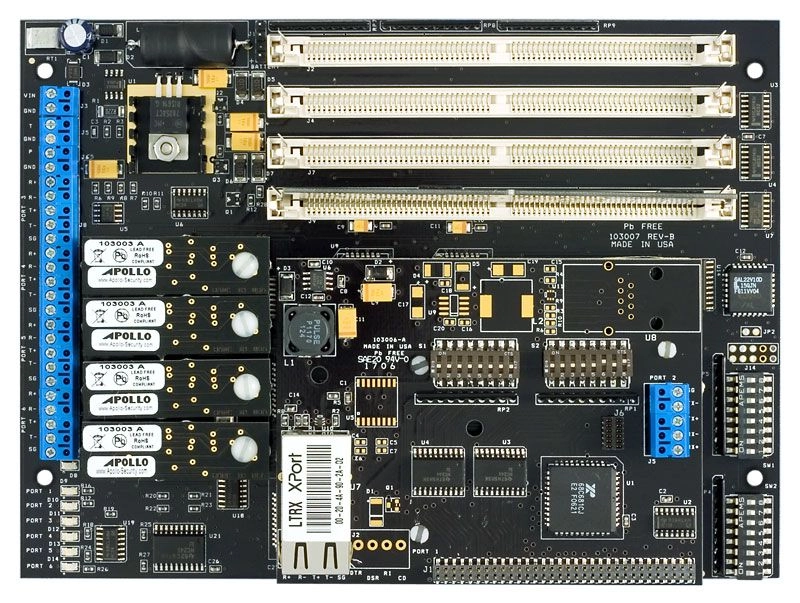

Контроллер доступа Apollo AAN-100

Контроллер для систем управления доступом и охранной сигнализации.

Контроллер позволяет комплексно проводить осуществление контроля доступа, получать информацию о функционировании сигнализации и дистанционно управлять системами технической безопасности.

Также есть возможность объединения в одну систему нескольких контроллеров AAN-100, что может обеспечить управление и контроль за большим количеством (до нескольких тысяч) считывателей карт и охранных зон. При этом на размер такой системы влияют только возможности сети и ПО компьютера.

В каждом контроллере AAN-100 есть 4 последовательных порта, что позволяет поддерживать в сумме до 100 различных устройств, осуществлять управление считывателями, панелями охранной сигнализации, статусными панелями и др.

С контроллером можно осуществлять работу с четырьмя панелями, которые отображают статусы охранной сигнализации ASA-72. Отображение сигналов от считывателей карт, а также панелей охранной сигнализации типа AIO-16, подсоединенных к AAN-100, происходит за счет 72 светодиодов трёх цветов.

Существуют следующие ограничения на количество устройств одного типа, которые можно подключить к контроллеру:

До 96 считывателей

До 32 плат AIO-8 на 8 релейных выходов (256 управляемых выходов)

До 32 панелей охранной сигнализации АIO-168/16 по 16 зон каждая (512 шлейфов).

12 V постоянного тока, 0.3 A

До 96 подключаемых считывателей

Оперативная память до 139 900 карт и до 65 535 событий (1 Мб)

Возможность расширение памяти до 1 240 934 карт

127 временных зон / 256 уровней доступа / 100 праздников

До 6 интервалов в каждой временной зоне

До 38 уровней доступа, назначенных на одну карту

Управление сроком действия карты

Механизм внутренних переменных

Зональный и временной контроль повторного входа

До 24 интерфейсных модулей AIM-4SL для подключения считывателей

До 640 шлейфов охранной сигнализации (на AIO-168/16 и AIM-4SL)

До 352 управляемых релейных выхода (на AIO-8 и AIM-4SL)

Высокоскоростной СМОЗ 32-разрядный процессор

Управление лифтовым оборудованием (используя модуль AIM-1ELE)

4 порта для подключения периферийных модулей

Батарея для аварийного хранения данных при отключении питания

Светодиодная индикация для отображения работы системы

Дублированная линия связи между ААN-100 и интерфейсными модулями/охранными панелями.

Используемый интерфейс для связи с компьютером

• RS-232 (используя модуль ASI-1 с драйвером ASM-23)
• Ethernet (используя модуль ANI-100).

Используемый интерфейс для связи подключенных устройств:

• RS-485
• Ethernet (используя модули ENI-100/110).

Типы подключаемых считывателей

• Виганд (карты, брелоки)
• Proximity (карты, брелоки, метки)
• Инфракрасные (брелоки)
• Радиочастотные (брелоки)
• Магнитных карт (карты)
• Штрихкодовые (карты)
• Smart
• i Button
• Биометрические считыватели
• Клавиатуры для ввода PIN-кода.

Техническая спецификация

• Относительная влажность воздуха до 95%, без конденсации
• Температурный диапазон при эксплуатации от 0 до +70°C
• Размеры 19 х 14 х 2.54 см
• Входное напряжение 12 V постоянного тока, 0.3 A
• Рабочее напряжение 13.6-28 Vdc , 400 mА.
• Cоответствует стандартам UL 294/UL 1076.
